紐扣五金件視覺檢測設備

作者 : admin發布時間 : 2022-10-17 瀏覽 : 250 次
紐扣五金件 視覺檢測設備 ,主要檢測劃痕、臟污、壓印、水印、變形、電鍍發白等。 一:檢測內容及要求 檢測工件面積: 高2.8mm*10mm的樣件的外觀檢測 檢測內容: 1.底部正光檢測外觀

商務咨詢:178-5603-5060(微信同號)

紐扣五金件視覺檢測設備,主要檢測劃痕、臟污、壓印、水印、變形、電鍍發白等。

一:檢測內容及要求



檢測工件面積:

               高2.8mm*Φ10mm的樣件的外觀檢測

檢測內容:

               1.底部正光檢測外觀

               2.底部正光檢測外觀

               3.頂部正光檢測外觀

               4.頂部正光檢測外觀





注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率:每分鐘檢測數量250-350件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二: 設備組成及主要機構



整體構成:尺寸:  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 4套,  2個底部正光 2個頂部正光

5:工業鏡頭: 4套,4個FA工業鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

二.1: 設備外觀3D立體圖

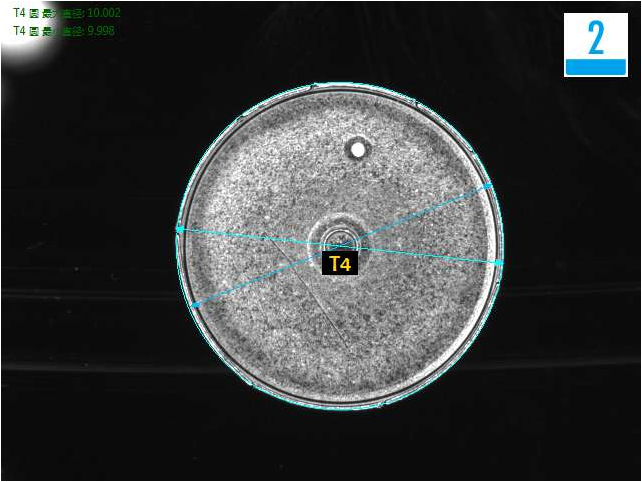

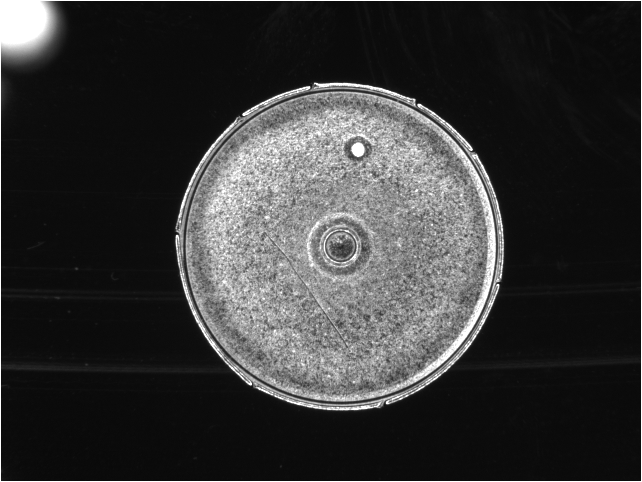

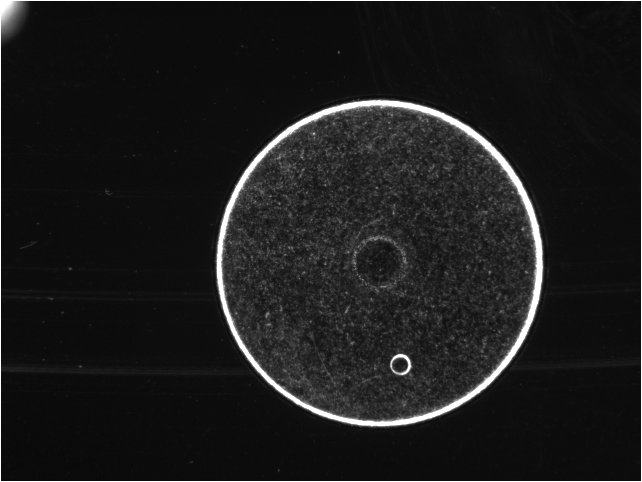

三:1 底部正光檢測方式



底部檢測效果原圖:

三:1 底部正光檢測方式



底部檢測良品效果分析圖:  OK

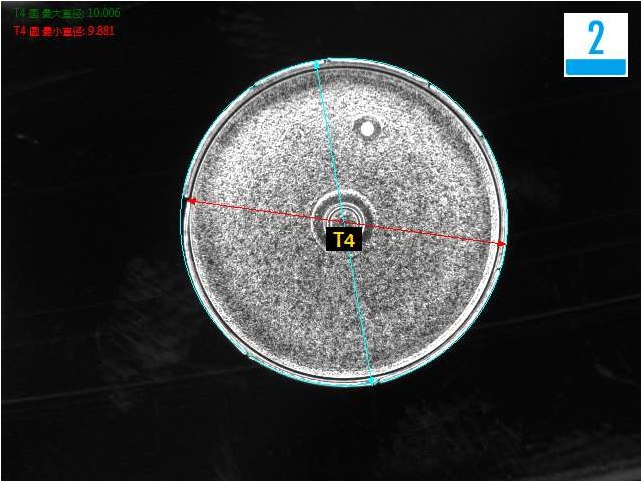

三:1 底部正光檢測方式



底部檢測不良品效果分析圖(變形):NG

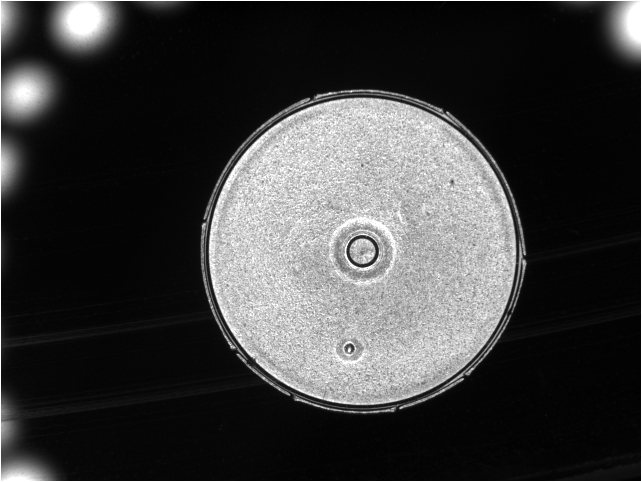

三:2 底部正光檢測方式



底部檢測效果原圖:

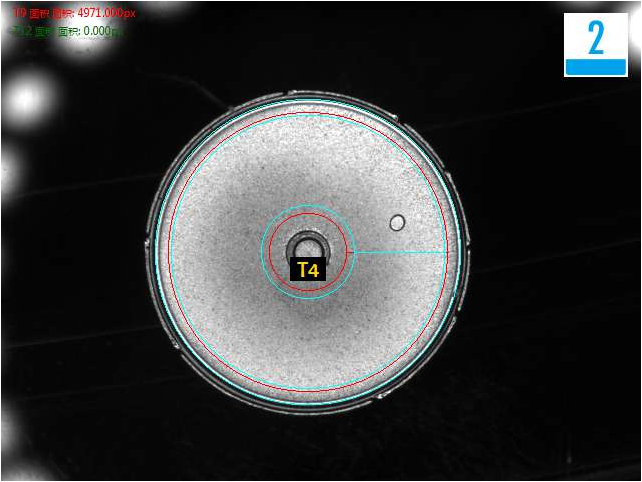

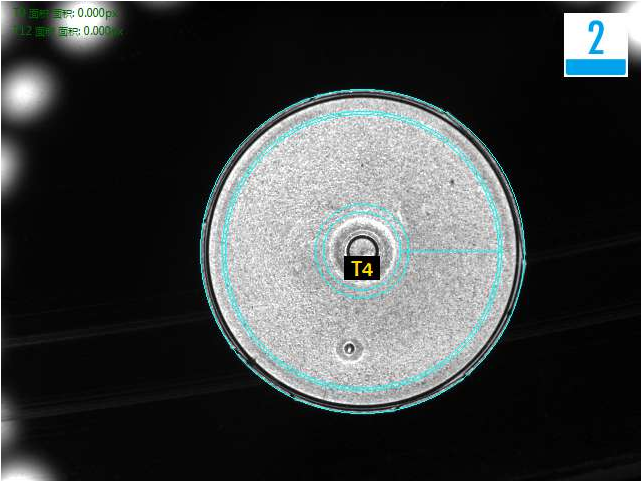

三:2 底部正光檢測方式



底部檢測良品效果分析圖:  OK

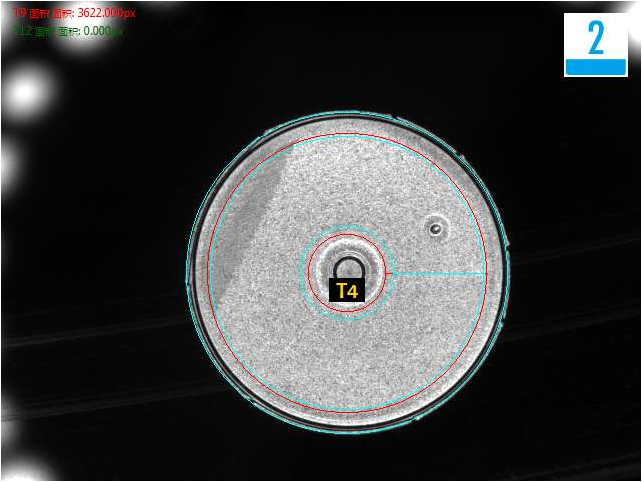

三:2 底部正光檢測方式



底部檢測不良品效果分析圖(電鍍發白):NG

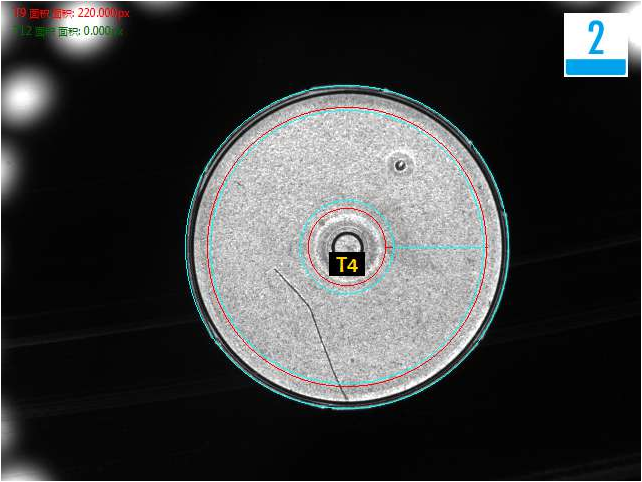

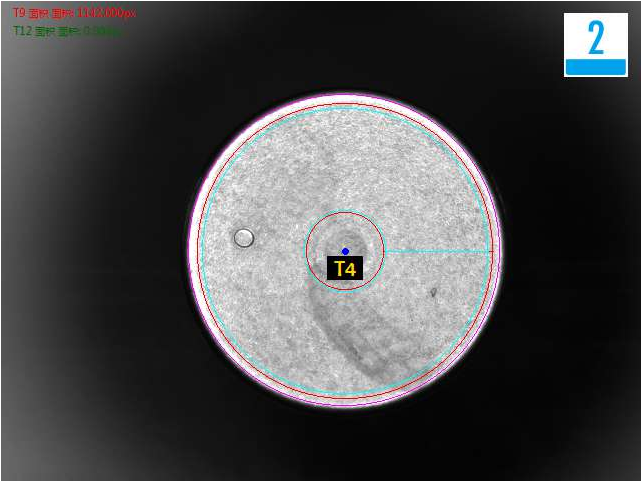

三:2 底部正光檢測方式



底部檢測不良品效果分析圖(劃傷):NG

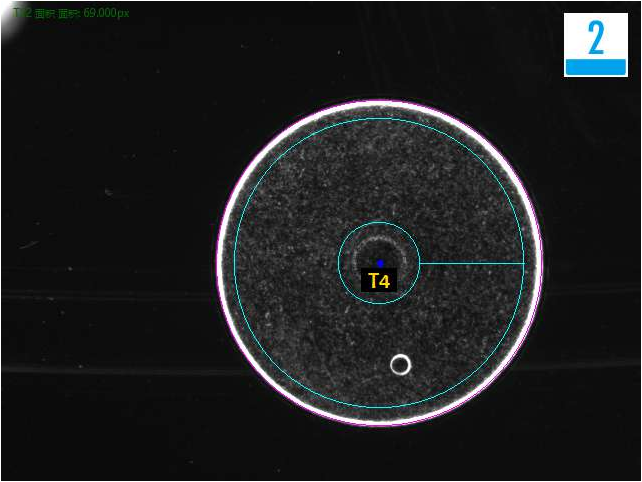

三:2 底部正光檢測方式



底部檢測不良品效果分析圖(水印):NG

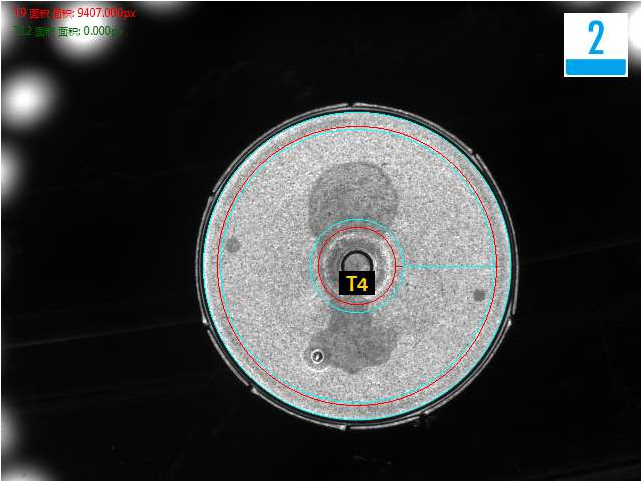

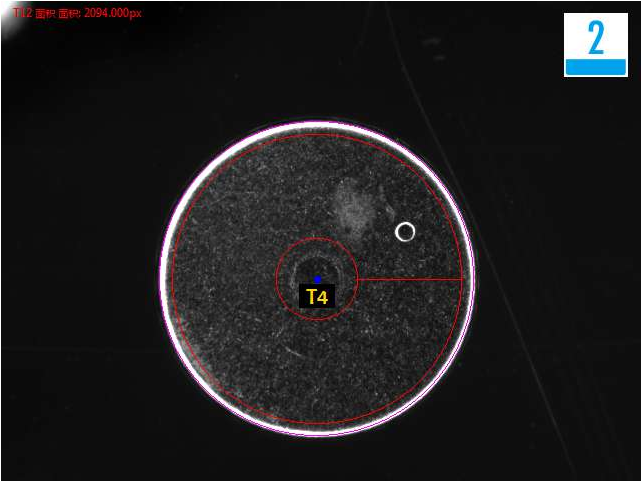

三:2 底部正光檢測方式



底部檢測不良品效果分析圖(臟污):NG

三: 3 頂部正光檢測方式



頂部檢測效果原圖:

三: 3 頂部正光檢測方式



頂部檢測良品效果分析圖:  OK

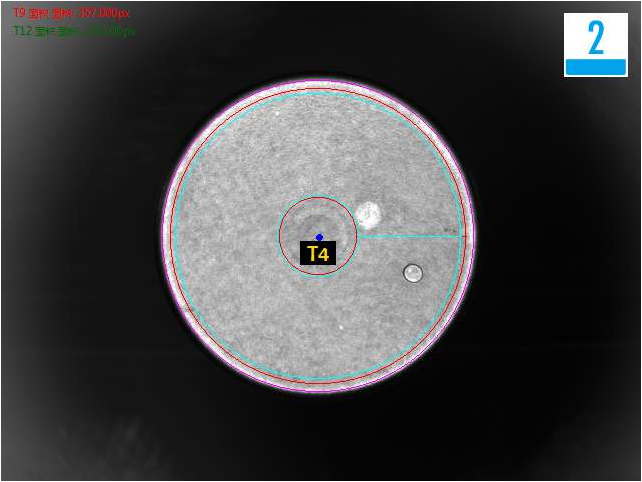

三:3 頂部正光檢測方式



頂部檢測不良品效果分析圖(水印):NG

三:3 頂部正光檢測方式



頂部檢測不良品效果分析圖(壓印):NG

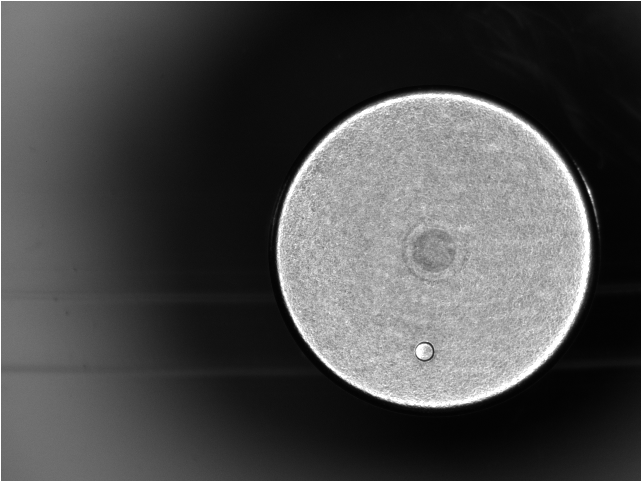

三: 4 頂部正光檢測方式



頂部檢測效果原圖:

三: 4 頂部正光檢測方式



頂部檢測良品效果分析圖:  OK

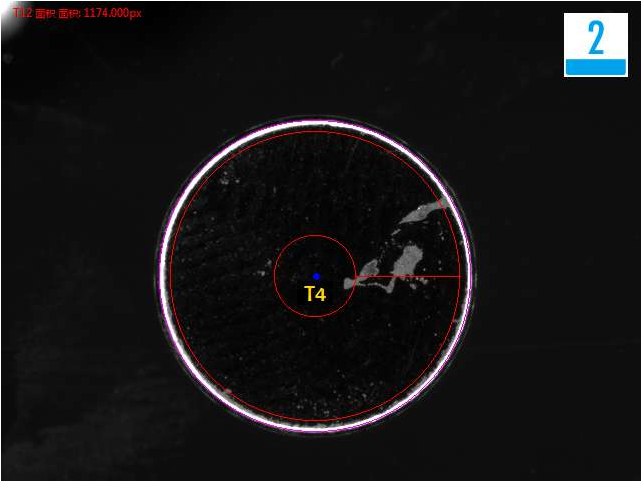

三:4 頂部正光檢測方式



頂部檢測不良品效果分析圖(臟污):NG

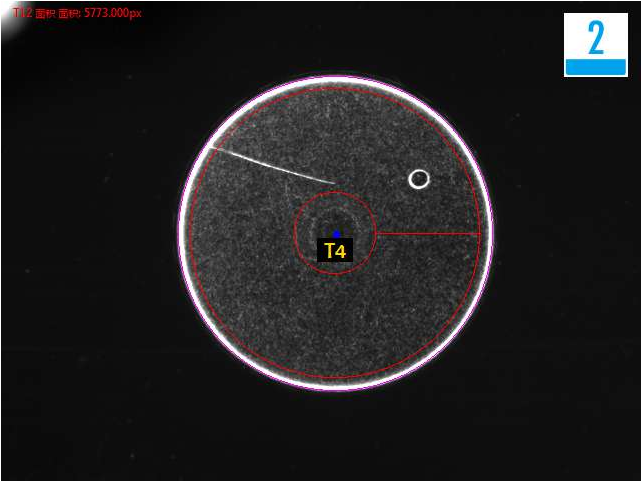

三:4 頂部正光檢測方式



頂部檢測不良品效果分析圖(劃傷):NG

三:4 頂部正光檢測方式



頂部檢測不良品效果分析圖(腐蝕):NG

四.系統安裝要求:



設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;

空氣濕度: 90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源:     交流220V,50Hz,  耗電<1KVA

更多視覺檢測設備案例歡迎咨詢思普泰克。
