螺絲接頭機器視覺檢測方案_思普泰克科技有限公司


一：檢測內容及要求

檢測工件面積：

              寬度17mm的六角螺絲頭、高度21mm的樣件的面積檢測

檢測內容：

               1:底面檢測頭部平面刮傷

               2:側面檢測高度、螺牙有無和數量

               3:頂部檢測螺牙前端破損

               4:背光檢測內小孔的直徑和頭部寬度

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量100-300件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.


二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 4套,底部檢測平面刮傷。側面檢測高度、螺牙。頂部檢測螺牙前端             破損。 背光檢測小孔直徑

5:工業鏡頭: 4套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

二.1： 設備外觀3D立體圖

：1 底部面檢測方式

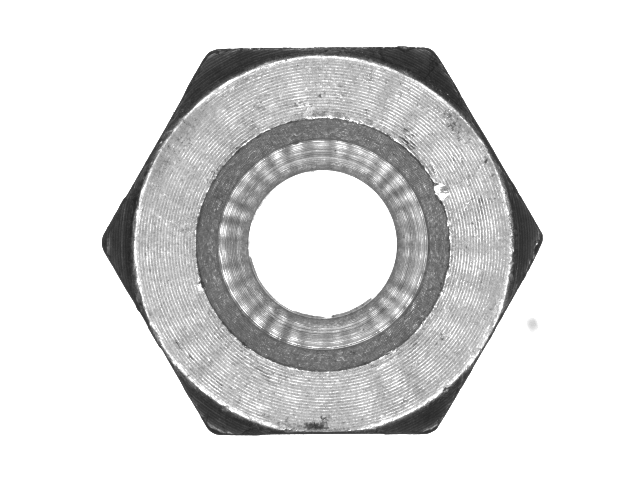

底部檢測效果原圖:

三：1 底部檢測方式

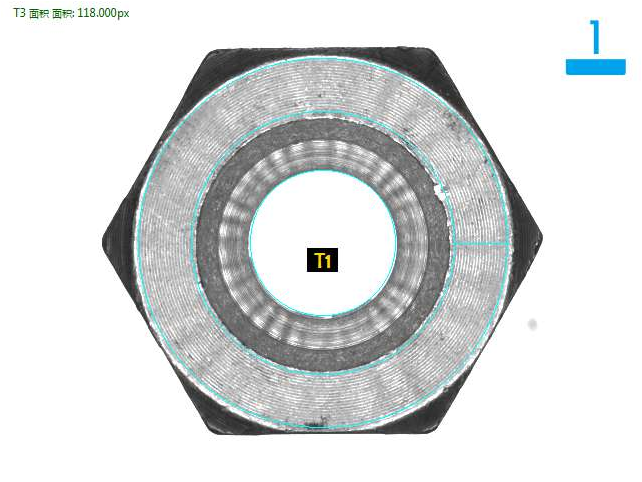

底部檢測良品分析圖:OK

三：1 底部檢測方式

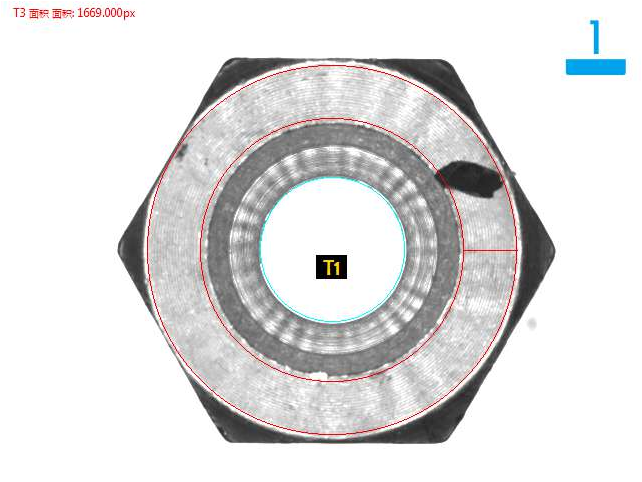

底部檢測油污不良品分析圖:NG

三：2側面檢測方式

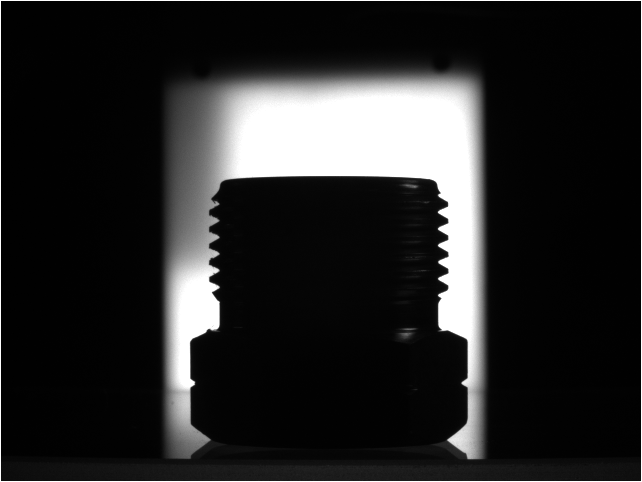

側面檢測效果原圖:

三：2側面檢測方式

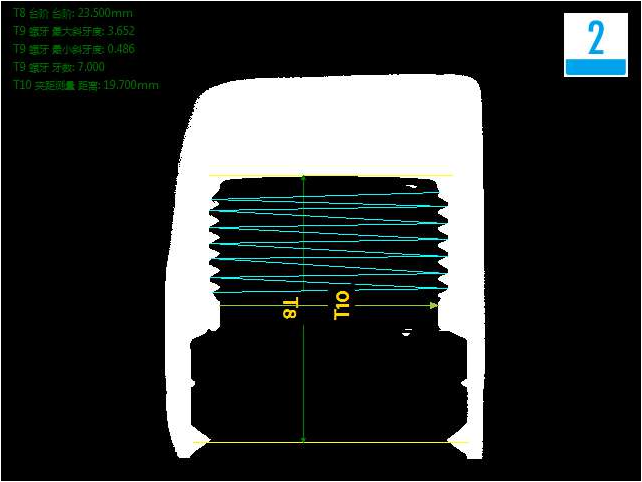

側面檢測良品分析圖:OK

三：3頂部檢測方式

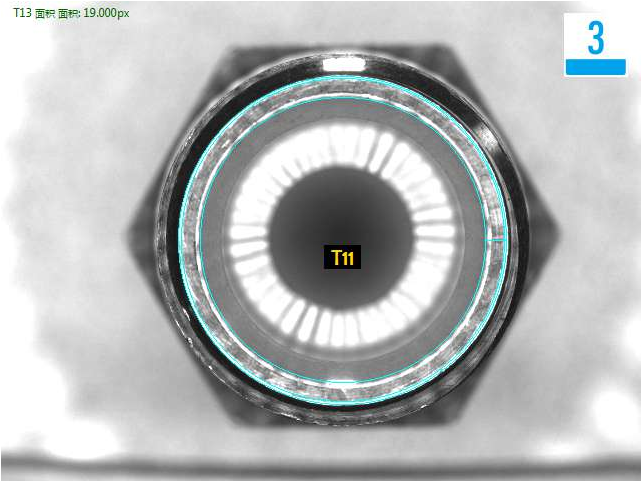

頂部檢測良品分析圖:OK

三：4頂部背光檢測方式

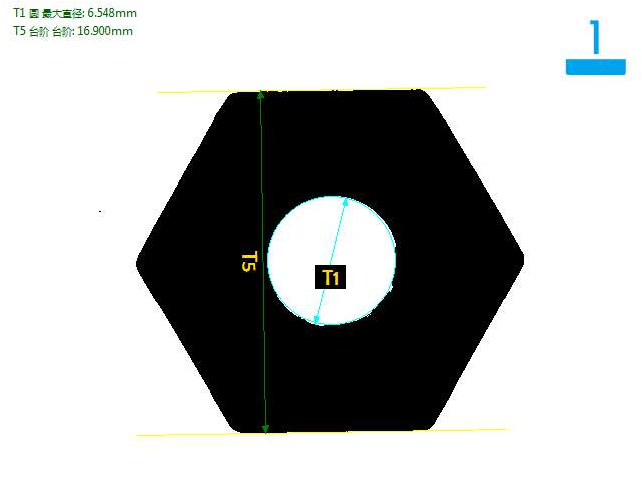

背光檢測良品分析圖:OK

三：4頂部背光檢測方式

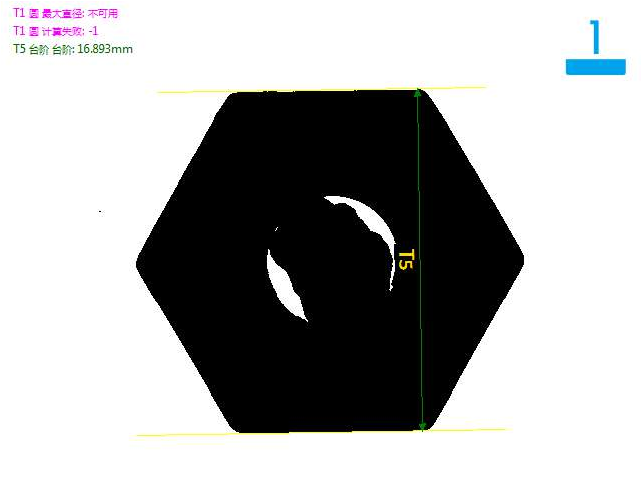

背光檢測內孔不良品分析圖:NG

以上就是螺絲接頭機器視覺檢測方案_，詳細了解請咨詢思普泰克http://m.qdtxhq.com/ 商務咨詢：178-5603-5060（微信同號）
