一：檢測內容及要求

檢測工件面積：

               長度10mm*寬度8mm的樣件的外觀檢測

檢測內容：

               1:底面外觀.

               2:頂部外觀

               3:缺角檢測

               4:高度檢測

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量180-300件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

檢測精度:尺寸檢測精度0.008

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 4套, 底面一個。正面一個。正面背光一個。側面背光一個

5:工業鏡頭: 3套FA工業鏡頭、1套遠心鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤送料、皮帶出料)。

二.1： 設備外觀3D立體圖

三：1 底部檢測方式

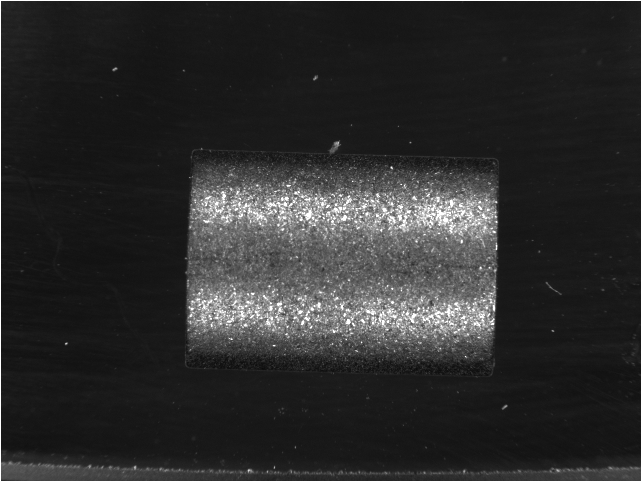

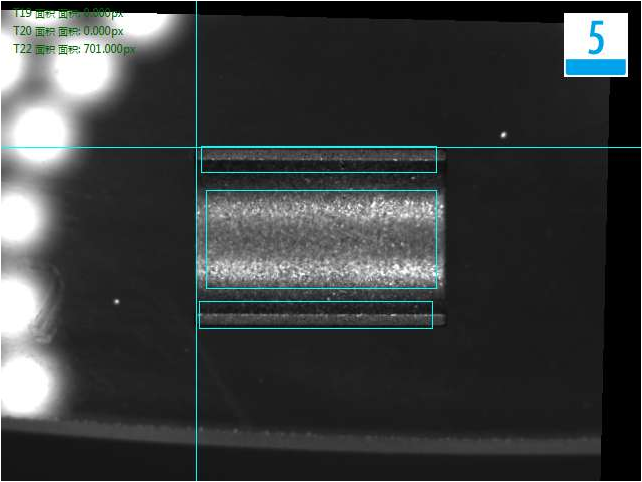

底部檢測效果原圖:

三：1 底部檢測方式

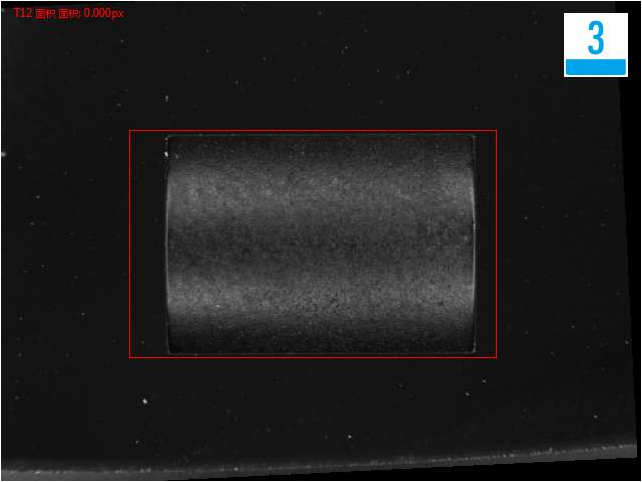

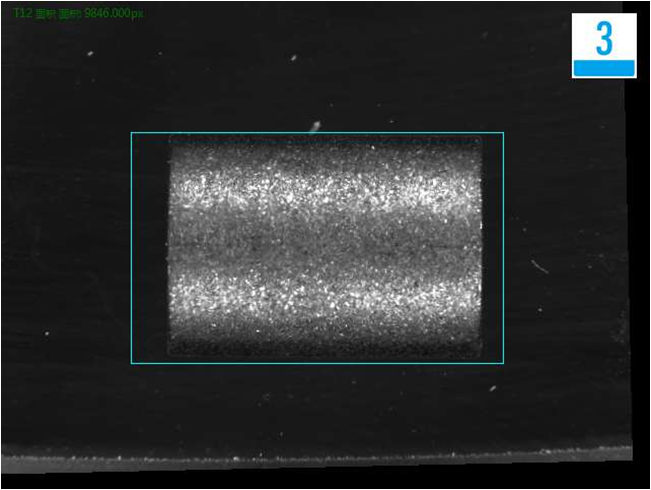

底部檢測良品分析圖:OK

三：1 底部檢測方式

底部檢測邊緣沾銀不良分析圖:NG

三：1 底部檢測方式

底部檢測加工反料不良分析圖:NG

三：2頂部背光檢測方式

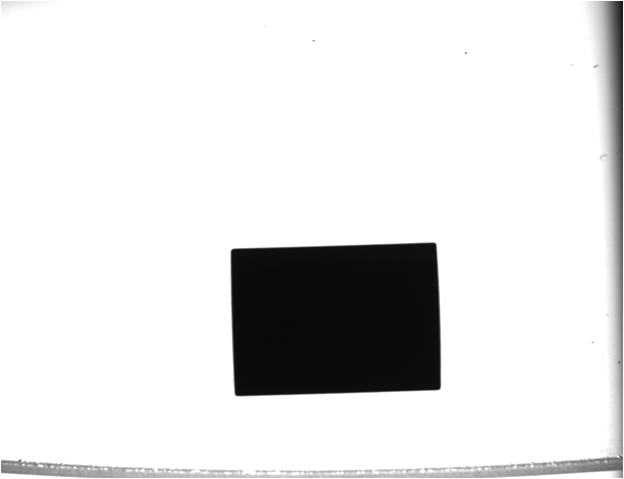

頂部檢測效果原圖:

三：2 頂部背光檢測方式

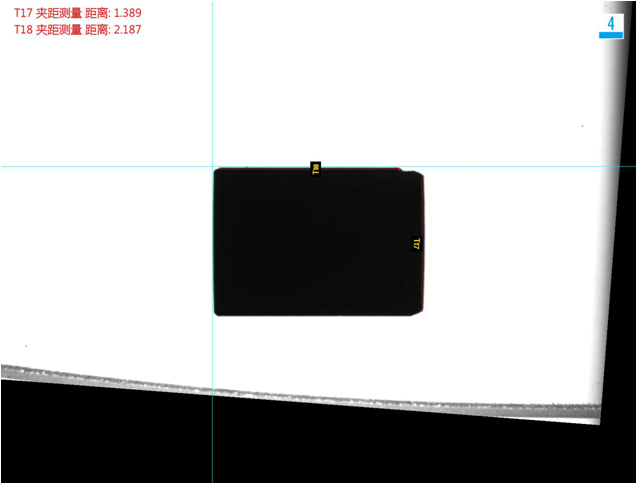

頂部檢測良品分析圖:OK

三：2 頂部背光檢測方式

頂部檢測缺角不良分析圖:NG

三：2 頂部背光檢測方式

頂部檢測缺角不良分析圖:NG

三：3 頂部正光檢測方式

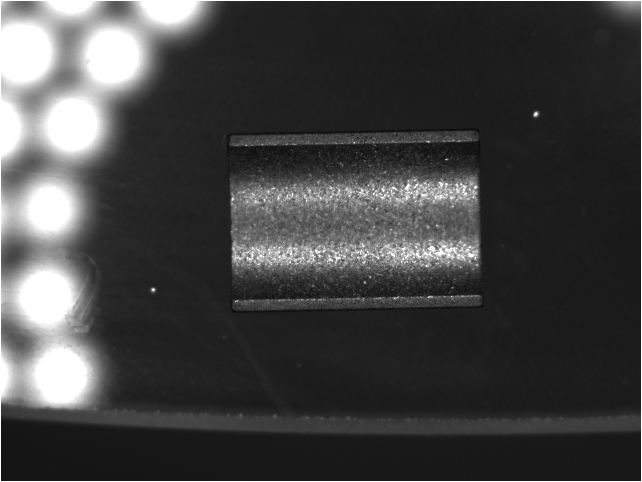

頂部檢測效果原圖:

三：3 頂部正光檢測方式

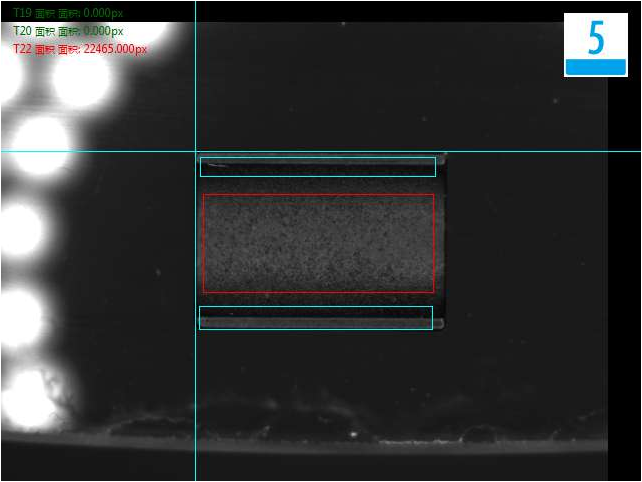

頂部檢測良品分析圖:OK

三：3 頂部正光檢測方式

頂部檢測邊緣破損不良分析圖:NG

三：3 頂部正光檢測方式

頂部檢測加工混料不良分析圖:NG

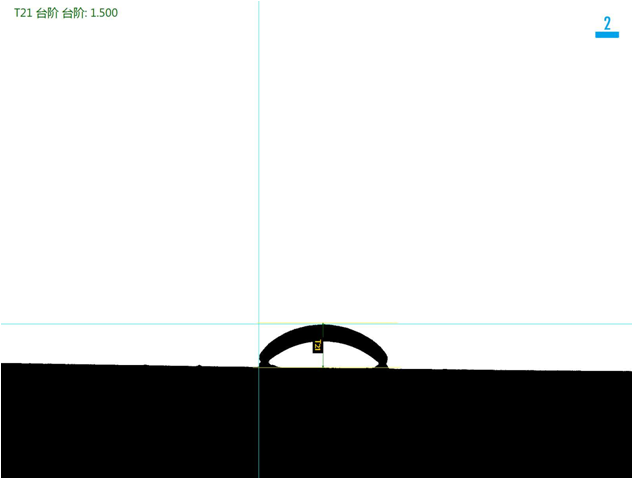

三：4 側面檢測方式

側面檢測良品分析圖:OK

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA
