磁材表面缺陷檢測設備分揀產品外觀不良方案！
作者 : 安徽思普泰克發布時間 : 2020-06-19 瀏覽 : 140 次
注明：安徽思普泰克磁材表面缺陷檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于80件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
最大尺寸長20mm*寬15mm的產品的外觀檢測
注明：安徽思普泰克磁材表面缺陷檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于80件(取決于產品送料速度)。

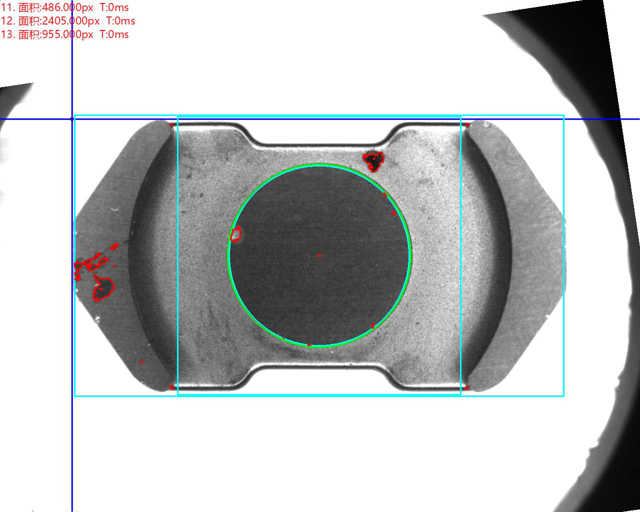

頂部正光檢測不良品分析圖：NG 不良原因：
頂部正光檢測不良品分析圖：NG

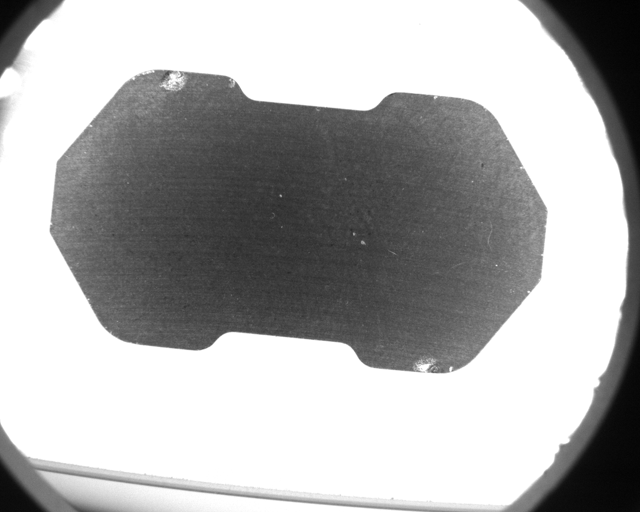

底部正光檢測原圖：

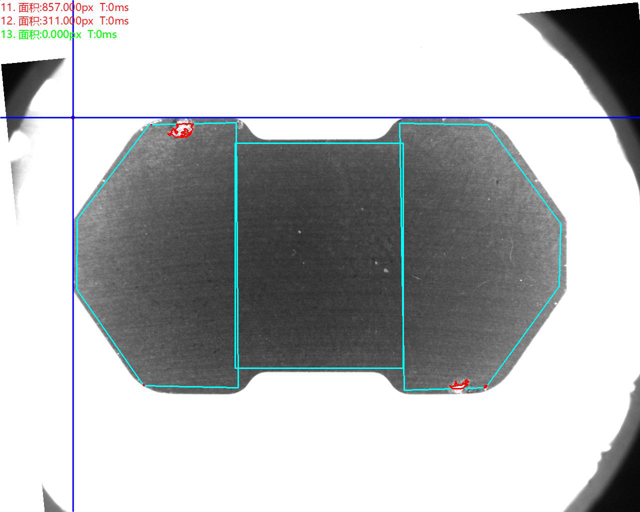

底部正光檢測不良品分析圖：NG 不良原因
底部正光檢測不良品分析圖：NG
正面正光檢測原圖：

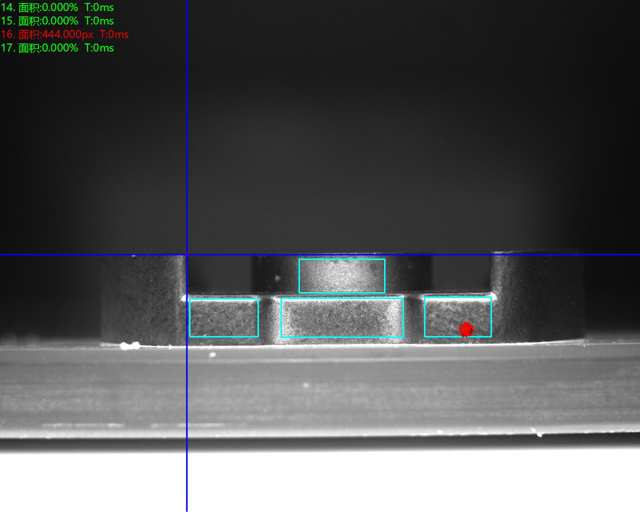

正面正光檢測不良品分析圖：NG 不良原因：
側面正光檢測良品分析圖：OK
反正面正光檢測原圖
反正面正光檢測不良品分析圖：NG 不良原因：
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 外觀檢測 | 正光檢測 | 可檢 |
注明：安徽思普泰克磁材表面缺陷檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于80件(取決于產品送料速度)。

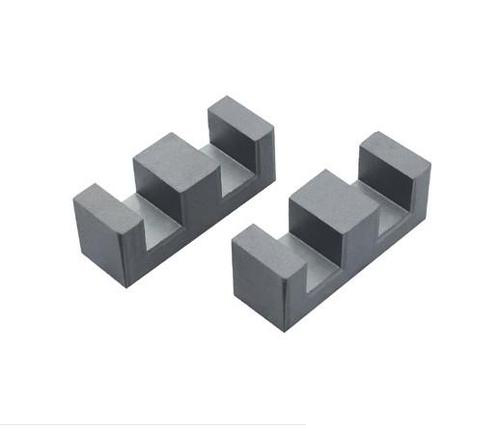

樣品圖
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 6套 |
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 6套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 6套 |
| 7 | 光源 | 定制光學自適應光源 | 5套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
| 12 | 上下料機構 | SIPOTEK定制皮帶線 | 2套 |

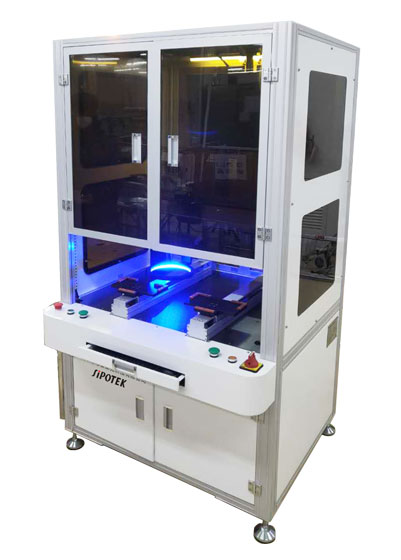

磁材表面缺陷檢測設備外觀

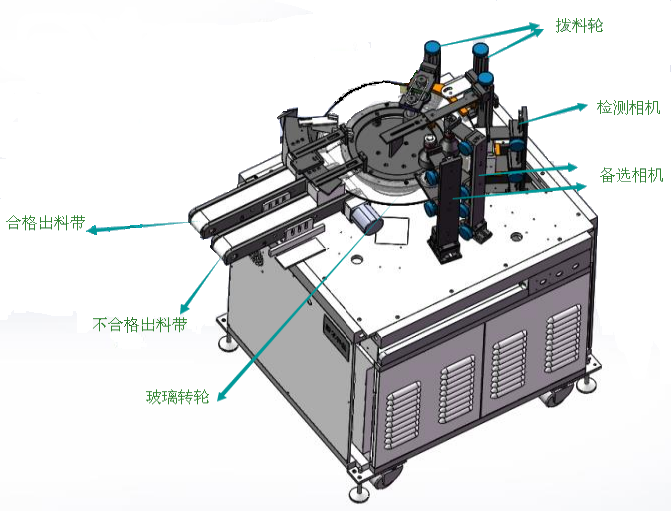

磁材表面缺陷檢測設備出料3D立體圖
磁材表面缺陷檢測設備出料3D立體圖
三、樣件測試圖片:

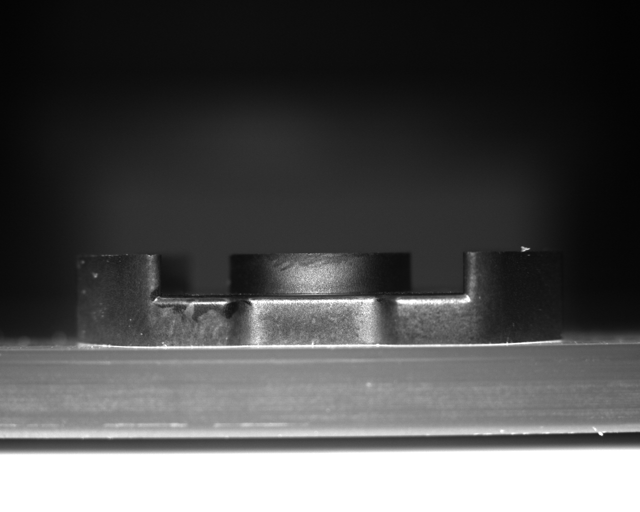

頂部正光檢測原圖：

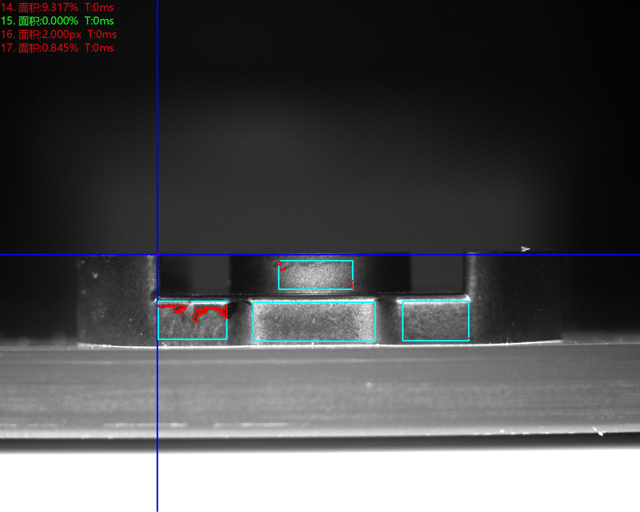

頂部正光檢測不良品分析圖：NG 不良原因：
頂部正光檢測不良品分析圖：NG

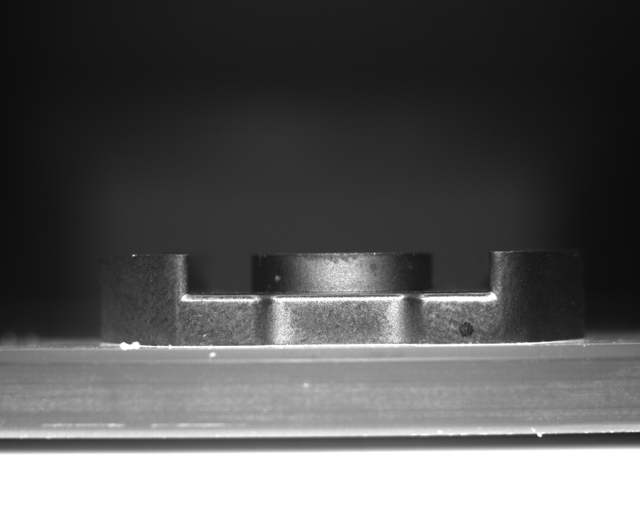

底部正光檢測原圖：
底部正光檢測不良品分析圖：NG 不良原因
底部正光檢測不良品分析圖：NG
正面正光檢測原圖：

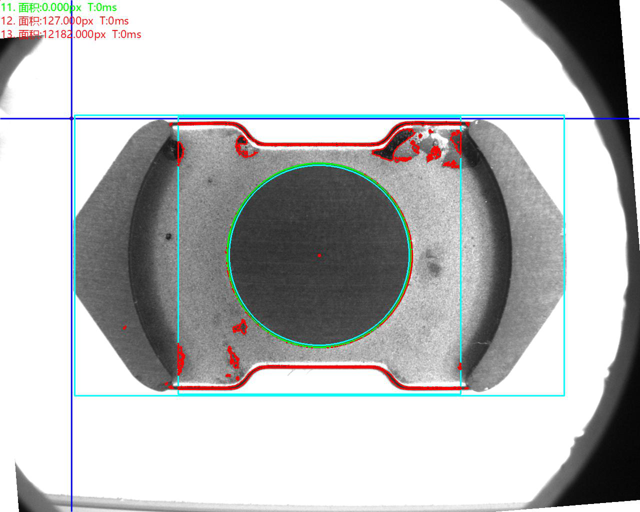

正面正光檢測不良品分析圖：NG 不良原因：

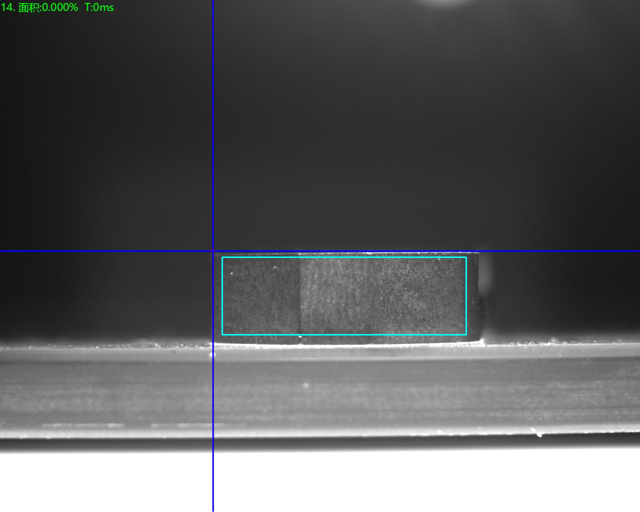

側面正光檢測良品分析圖：OK
反正面正光檢測原圖
反正面正光檢測不良品分析圖：NG 不良原因：
反側面正光檢測良品分析圖：OK
購買磁材表面缺陷檢測設備需要做以下準備
1.樣品收集
樣本收集分為兩類：好產品和壞產品。好的產品可以有幾種，壞的產品可以分為許多缺陷，例如缺口，毛刺，黑點，孔堵塞，壓力傷，變形、裂紋等。次品的數量應該更多。包裝并標記有缺陷的產品類型，以方便供應商進行證明。
2.確定準確性
客戶通常認為精度越高越好，并且設備可以檢測到的缺陷越小越好。這樣一來，我們能不能把零缺陷的工廠留在工廠？實際上，設備不是萬能的，磁材表面缺陷檢測設備不是顯微鏡，并且無法達到顯微鏡的精度。精度不是越高越好，而是選擇適當?shù)木龋駝t會產生很多次品。
例如，當手動選擇產品間隙時，可以允許間隙在1毫米以內，精度范圍可以設置在1毫米以內。如果精度設置太高，很容易造成浪費。如果精度設置過低，則磁材表面缺陷檢測設備會將手動篩選的次品判斷為良品，從而導致誤檢。一些產品對精度有很高的要求，并且需要達到0.001mm的精度范圍，無法手動測量。此時，磁材表面缺陷檢測設備的作用變得非常重要。
3.確定產出
購買設備的主要目的是提高生產效率。如果產品產量小，效率要求和質量不高，則手動檢測是更好的選擇。如果產品需要三個以上的人進行測試，那么非常有必要選擇磁材表面缺陷檢測設備。
